GGS刮板出料機

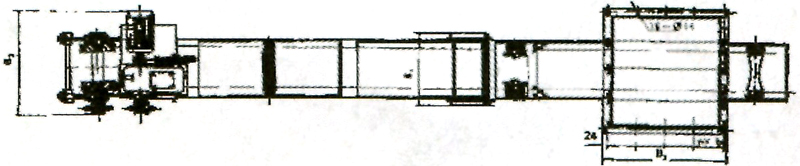

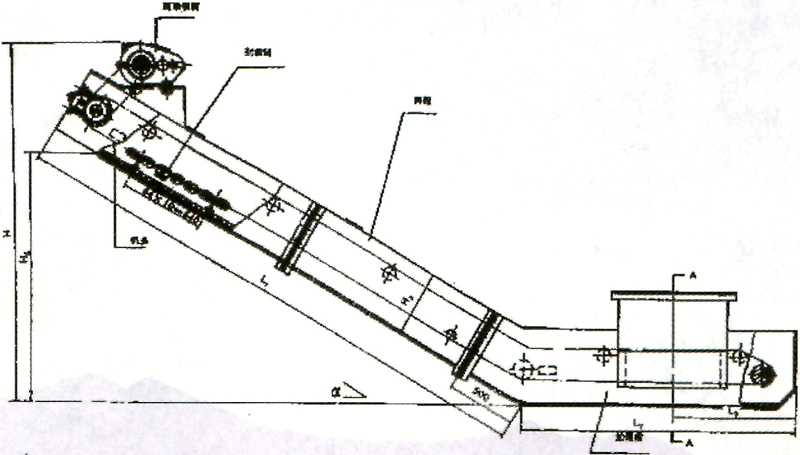

GGS刮板上煤機示意圖（α=30°）

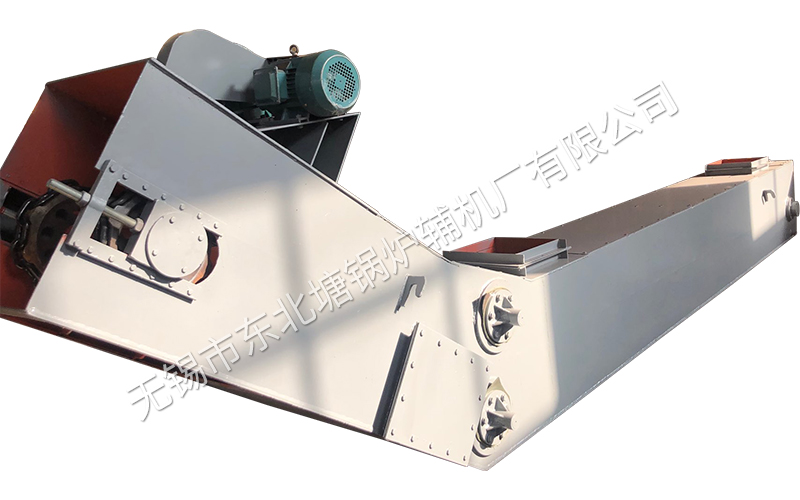

GGS系列刮板上煤機
GGS型刮板上煤機是由撓性構件牽引刮板推動物料連續位移的輸送設備。具有對煤種適應性強，占用空間小，運行可靠，使用壽命長等特點。并配有螺旋閘門卸煤量、適宜中、小型工業鍋爐多爐連續上煤。 訂貨時除注明刮板上煤機型號規格外、應繪出布置簡圖，并給出輸送長度L、角度α、卸料口中心距A、標高H。；卸料閘門型式（拉板、螺旋），調節方式（ⅠⅡ型）；至大輸煤量、生產性質（生產、生活用），生產班次，與刮板上煤機前后銜接設備的名稱型號規格等。
GGS系列刮板上煤機主要技
| GGS-10 | GGS-15 | GGS-20 | GGS-25 | GGS-30 | |||
| 輸煤能力（t/h） | 10 | 15 | 20 | 25 | 30 | ||
| 物料粒度 | <250 | ||||||
| 鏈速（m/s） | 0.14 | 0.15 | 0.17 | ||||
| 傾角α（°） | 0-30 | ||||||
| 提升高度H。( m） | 10 | ||||||
| 輸送長度L ( m） | 50 | 40 | |||||
| 電機功率（KW） | 1.5 ~ 5.5 | 2.2 ~ 7.5 | |||||
| 重量（kg/m） | 175 | 186 | 200 | 260 | 320 | ||
| DZ單向螺旋闡門 | 規格（mm ) | 300 X 300 | 400X 300 | 500X300 | 600 X 400 | 700 X 400 | |
| 調節方式 | Ⅰ型 | H0≤2m | |||||
| Ⅱ型 | 80>2m | ||||||
系列刮板機上煤機主要尺寸
| 型號/部位 | GGS-10 | GGS-15 | GGS-20 | GGS-25 | GGS-30 |
| 0°＜α≤30° | |||||
| B | 404 | 506 | 608 | 710 | 812 |
| B1 | 520 | 622 | 724 | 872 | 972 |
| B2 | 895 | 935 | |||
| B3 | □ 900 | □ 1000 | □ 1100 | □ 1200 | □ 1300 |
| n x b | 4 x213 | 4 x238 | 4 x263 | 4 x288 | 4 x318 |
| H3 | 500 | 600 | |||
| H0 | 用戶按需求給定 | ||||
|
|
α=0° | ||||
| B. | □ 800 | □ 900 | □ 1000 | □ 1100 | □ 1200 |
| H | 934 | 1034 | |||
| H2 | 755 | 815 | 875 | 1040 | 1100 |
|
|
0°＜α≤30° | ||||
| H | H0+800 | H0+850 | |||
| H1 | 583 | 685 | |||
| H2 | 850 | 900 | 960 | 1125 | 1185 |
| L3 | 900 | 960 | 1000 | 1050 | 1100 |
| L2 | 2000 | 2500 | |||
| L1 | L1=H0/Sinα+400 | ||||
